Zakrivljena aluminijska kompozitna konstrukcija je moćan alat za poboljšanje ljepote zgrada, ali hladni savitni tretman, strukturnu stabilnost i druge veze su nešto teški i skloni su problemima i ciljanim rješenjima, s ključnim parametrima i detaljima procesa:
1. Zakrivljena površina formiranje problema

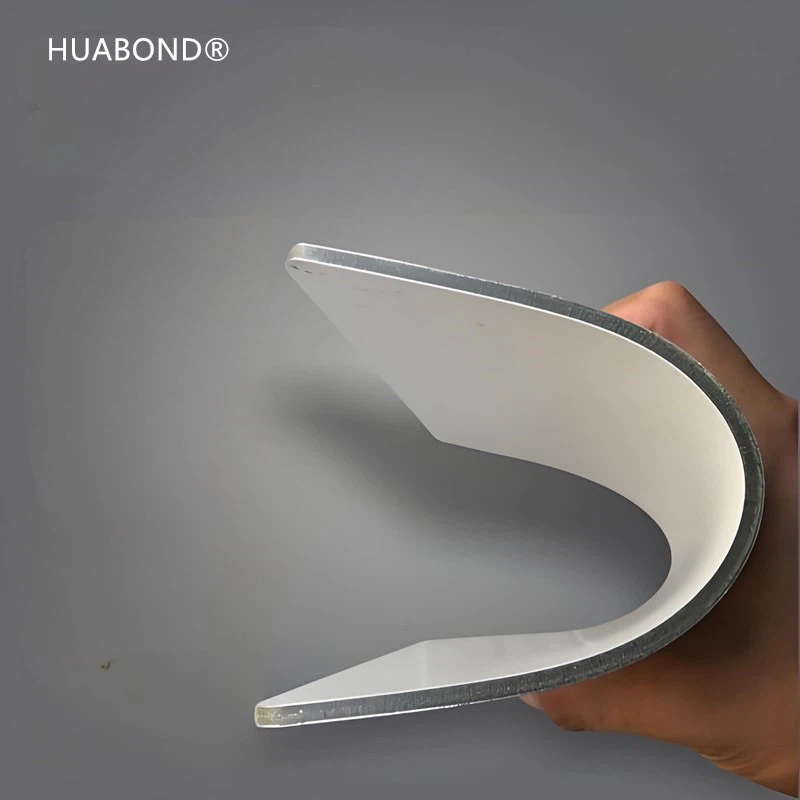

1) pucanje hladnog savijanja / nabole
Fenomen: aluminijski sloj panela pauze ili je osnovni materijal bora bore prilikom savijanja
Uzrok:
Polumjer savijanja Pogrešan smjer savijanja (mora biti savijen okomito u smjer vlakana za jezgro) Rješenje: ✅ Slojevito metoda postepene savijanja: ① Upotrijebite mašinu za savijanje ploče s tri valjaka da biste nanijeli tlak u 3 puta (pritisak 0,5MPA → 0,8MPA → 1,2MPA) ② Svaki kut za savijanje je manji ili jednak 15 stepeni, a stres se objavljuje svaka 2 sata ✅ Za oštre savijanja sa malim radijusom (R <50mm), koristite 3 mm tanku ploču + podlogu aluminijskog ploče za pojačanje 2) Poboljšana deformacija Fenomen: Površina luka i postaje direktno nakon instalacije Razlog: Nijedna kompenzacija savijanja (ugao odboja je oko 3 stepena 5 stepeni) Zakrivljenost kobilice ne odgovara pločici Rješenje: Metoda obrade savijanja: Izračunajte iznos odbijanja i savijte 5% 8% više tokom obrade (poput zakrivljenosti dizajna je 30 stepeni, stvarni zavoj 31.5 stepeni) 32,4 stepen) Pre-podešavanje kobilice: Koristite lasersko skener za otkrivanje zakrivljenosti kobilice prije instalacije i prilagodite ga kada je greška> 2mm / m 2. Problemi sa zajedničkim lečenjem 3) ispupčenje / pucanje na zglobovima Fenomen: ispupčen na lučnim spojevima ili kidanje ljepila šavova Uzrok: Toplinsko širenje i uklanjanje kontrakcije je ograničen (linearni koeficijent proširenja aluminijskih kompozitnih ploča 2.3 × 10⁻⁵ / stepen) Nedovoljna elastičnost zaptivača (kapacitet pomaka<25%) Rješenje: ✅ Fleksibilni zajednički sistem: Širina šavova [ploče 8 12 mm]> b [napuni zatvorenom ćelijskom štapom PE za pjenu] B> c [primijeniti silikonsko ljepilo otpornog na vremenske uvjete (zapremina raseljavanja veći ili jednak 50%)] C> d [površina je konkavna luka] ✅ Povećana preklapanja: hiperbolički paneli koriste preklapanje ribljim vagama (preklapanje veće od ili jednake do 20 mm) kako bi se izbjegli poprečni šavovi 4) zakrivljena ivica Fenomen: Edge aluminijska kompozitna ploča odvaja se od ivice trake Uzrok: Edge traka je previše kruta za deformiranje sa zakrivljenom površinom Rješenje: ✅ Prilagođena fleksibilna traka za ivice: Koristite 1 mm debelu meku aluminijumsku traku da biste zamijenili tradicionalnu ivica Pre-savijanje u dizajnirani lučni luk, a zatim ljepilo i popraviti (strukturno ljepilo + mehanička kopča) 3. Problemi sa strukturama ugradnje 5) kobilica ne odgovara zakrivljenoj površini Phenomenon: There is a gap between the plate and the keel (>3mm) Razlog: Preciznost hladnoći kobilice je nedovoljna The spacing between the hanging points is too large (>800mm) Rješenje: ✅ Trodimenzionalni podesivi kobioni sistem: | Komponente|Sposobnost prilagođavanja|Kontrolna tačnost | | Glavna kobilica|Avion avion ± 15 stepeni| 1 stepen | | Povezivanje kandže|Radijalni premještanje ± 20 mm| 0,5 mm | | Univerzalni adapter|Rotacija od 360 stupnjeva u prostoru| 2 stepena | 6) površinska ravnost prelazi standard Fenomen: 2m vladar provjerava jaz> 3 mm Razlog: Neravnomjerna debljina ploče (tolerancija> ± 0,2 mm) Pogrešan redoslijed instalacije Rješenje: ✅ Instalacija metode pozicioniranja: ① Prvo popravite referentnu ploču Centra ② Proširite instalaciju na obje strane duž režija zakrivljenosti zraka ③ Koristite laserski površinski metar za provjeru svih 3 ploče instalirane 4. Posebna klimatska pitanja 7) blistavo zbog izlaganja visoke temperature Fenomen: ispupčenje površine ploče ljeti Razlog: Peodni materijal širi se na visokoj temperaturi (obim povećava za 1,5% na> 70 stepeni) Nema izduvnih kanala na leđima Rješenje: ✅ Dizajn ventilacijskog sloja: Udaljenost između kobilice i stražnjeg dijela ploče je veća od ili jednaka 15 mm Rezervirajte ventilacijske rupe na vrhu / dnu (φ10mm, razmak 1m) ✅ Odaberite visokotemperaturni otporni na jezgro (poput jezgre kamene vune, otporan na 120 stepeni) 8) Neuspjeh zajedničkog ljepila niskog temperature Fenomen: brtvilo postaje krhko i padne ispod 10 stepeni Uzrok: običan silikonski ljepilo postaje krhka na niskoj temperaturi Rješenje: ✅ Arktički krug za brtvilo: Odaberite poliuretan MS ljepilo (primjenjivo na 40 stepeni ~ 100 stepeni) Temperatura ubrizgavanja ljepila> 5 stepeni, stvrdnjavanje 48 sati Ultimate mjere garancije procesa 1. Digitalni preforming Upotrijebite 3D skeniranje za dobivanje oblaka osnovne tačke → BIM modeliranje za optimizaciju ploče → CNC numerički savijanje 2. Ispitivanje uzoraka Napravite 3㎡ uzorak na licu mjesta i izdržati: 10 puta 15 stepeni ~ 60 stepen temperature ciklusa 8- Test vibracije nivoa vetra 2000LX Ultraljubičasta zračenje 168 sati 3. Posebna obuka za radnike Operatori za hladni savijanje trebaju držati zakrivljenu certifikaciju za instalaciju sa kompozitne ploče od aluminija (brzina prolaska)<40%) >Savjeti za optimizaciju troškova: Hiperbolička površina može se rastaviti na više pojedinih zakrivljenih površina za spajanje, a naknada za obradu je smanjena za 60% (futrola: GUANGZHOU Baiyun Airport T2 terminalni valni strop) Pregled problema sa klasičnim slučajem Core Formula za zakrivljenu izgradnju: "Jedan izračun (iznos savijanja), dva sporost (postepena pod pritiskom), tri ventilacije (ventilacija za leđa šupljine), četiri meke šavove (široki šav elastični ljepilo)" Strogo nakon toga može smanjiti brzinu instalacije zakrivljene aluminijske kompozitne ploče iz prosjeka industrije od 35% do manje od 5% .
